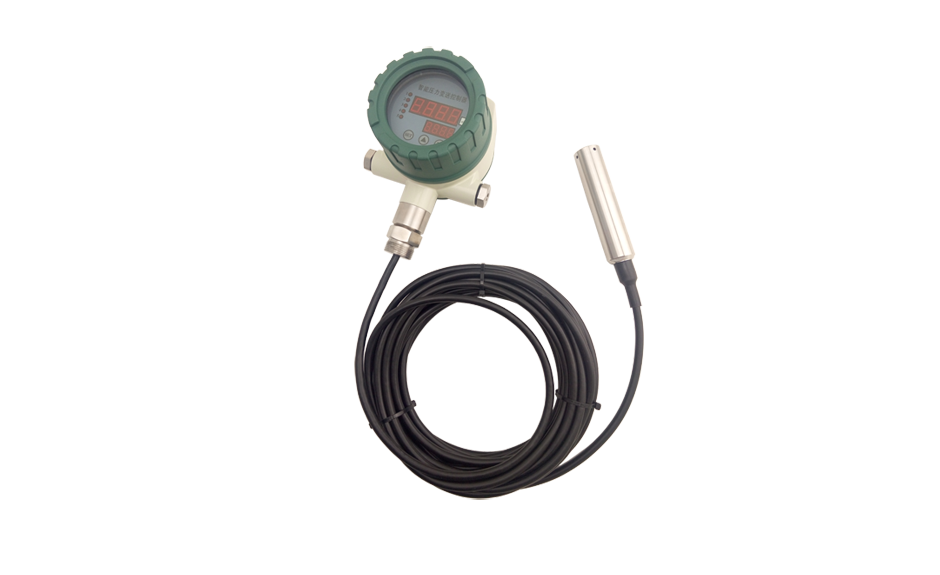

智能液位控制变送器PS-ZL继电器控制输出带4-20mA

PS-ZL智能液位控制器是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，由高精度的A/D转换，经微处理器运算处理，现场显示，并输出一路模拟量和两路开关量。

◆100mm标准表盘设计

◆4位LED显示,无视值误差

◆控制点现场设定

◆2-5路控制点继电器输出220V3A

◆4~20mA标准信号输出

技术参数

量程范围：0~100m                   精度等级：0.5%F.S.

过载能力：150%                        测量原理：压力式

稳定性：≤0.1% /年                    电源电压：24VDC/220VAC

显示方式：0.56"数码管              显示范围：-1999~9999

响应时间：<30ms                     介质温度：0℃~60℃

相对湿度：≤80%                       环境温度：-20℃~70℃

外形尺寸

设置功能

AL1H此值为开关1吸合值   AL1F此值为开关1释放值

AL2H此值为开关2吸合值    AL2F此值为开关2释放值

FILt此值为显示滤波系数，防止因压力波动导致显示跳动。滤波系数越大，显示越稳定，但越滞后。3~10可选

END 保存退出

注：开关点由吸合值和释放值组态决定，吸合值大于释放值时为上限报警输出（常开功能），吸合值小于释放值时为下限报警输出（常闭功能）吸合值与释放值的差值为开关点的回差。

例：要设定开关点1为上限报警输出（常开功能）在4m吸和，小于3.95m断开，；开关点2为下限报警输出（常闭功能） 在10m断开，低于9.95m吸和：

进入菜单：设定

AL1H=4.00     AL1F=3.95   AL2H=9.95    AL2F=10.00

●按下“SET”键   ●显示“LOCK” （提示输入密码）

●按▲或▼键输入密码“1”，●按下“SET”键确认

●按▲或▼键上翻或下翻进行菜单选择（AL1H、AL1F、AL2H、AL2F、END）

●按下“SET”键进入所选菜单。●按▲或▼键更改设置

●按下“SET”键确认，若需要，再用▲或▼键选择其他菜单进行修改。

●修改完成后选择“END”，按“SET”键确认保存退出

●若30秒无键按下，则自动退出设置状态，但是不保存所修改的数据。

产品选型
